产品名称：ZS2-L10H,ZS2-L15H,ZS2-L20H,ZS2-L25H,ZS2-L32H, 高压多路换向阀
产品型号：ZS2-L10H,ZS2-L15H,ZS2-L20H,ZS2-L25H,ZS2-L32H,
产品展商：其它品牌
产品文档：无相关文档

简单介绍

ZS2-L10H,ZS2-L15H,ZS2-L20H,ZS2-L25H,ZS2-L32H, 高压多路换向阀

产品描述

ZS2-L10H,ZS2-L15H,ZS2-L20H,ZS2-L25H,ZS2-L32H, 高压多路换向阀

一、用途及特点:
本厂生产的ZS1型系列高压多路换向阀,用40Cr钢锻件做阀体,机加工流道,精密加工制造.主要用于工作压力较高(20-31.5Mpa)的液压系统,如静力全液压压桩机、起重运输机械、矿山工程机械及其它行走机械的液压系统，改变工作液流的方向，实现多个执行机构（油马达或油缸）的集中控制。
本阀具有公共进油口和回油口,其油路形式为并联油路和串联油路二种。并联油，即各换向阀的进油路和回油路并联连接。串联油路，即**片阀的回油口接**片阀的进油口，第三片阀的进油口接**片阀的回油口，依次类推。阀的片数组合可根据用户的需要，一般可组合成2-12片多路换向阀。滑阀机能：A、并联油路：有O、H、Y、N、J、P等机能；B、串联油路：只有M机能。复位方式有：弹簧复位和钢球复位二种。

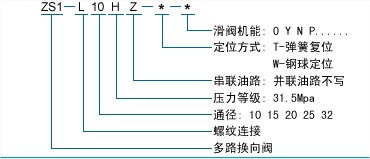

二、型号说明:

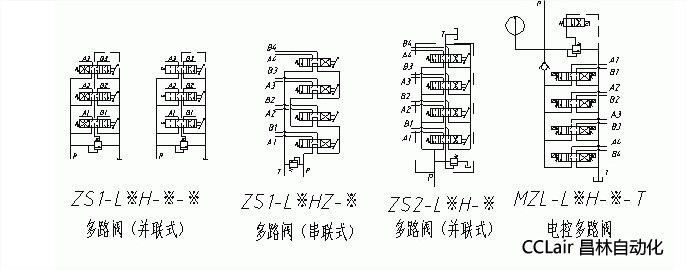

三、多路阀组合形式举例:

四、注意事项:
订货时每片滑阀的机能均应在型号内表示，滑阀机能的顺序，从进油阀块后算起，相邻的滑阀机能相同进，可用数字与机能符号组合表示。如有不同的定位复位方式和滑阀机能时，必须按顺序用字母和数字组合表示。
例：ZS1-L10H-4T-40，表示：4片阀都是弹簧复位和“O”型机能。
ZS1-L10H-2T3W-2Y30，表示：前二片阀是弹簧复位，“Y”型机能；后三片阀是钢球定位，“O”型机能。

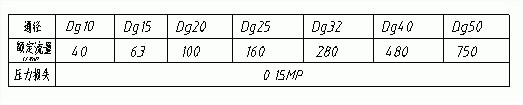

五、额定流量和压力损失：
