ZAZM-1.0,ZAZM-1.6,ZAZM-4.0,ZAZM-6.4,电动套筒调节阀

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:ZAZM-1.0,ZAZM-1.6,ZAZM-4.0,ZAZM-6.4,电动套筒调节阀
  • 产品型号:ZAZM-1.0,ZAZM-1.6,ZAZM-4.0,ZAZM-6.4,
  • 产品展商:其它品牌
  • 产品文档:无相关文档
简单介绍

ZAZM-1.0,ZAZM-1.6,ZAZM-4.0,ZAZM-6.4,电动套筒调节阀

产品描述
ZAZM-1.0,ZAZM-1.6,ZAZM-4.0,ZAZM-6.4,电动套筒调节阀,价格

产品说明
ZAZM系列型电动套筒调节阀,接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
  本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
产品特点
阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti、
技术参数

主要技术参数

本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数

表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

允许压差

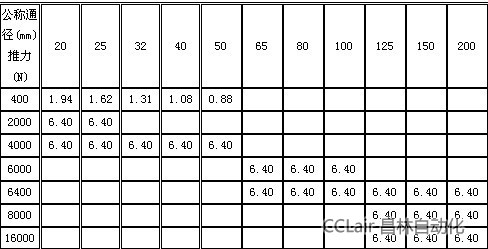

电动套筒调节阀允许压差表

允许压差值若大于公称压力,则取公称压力值

产品特点

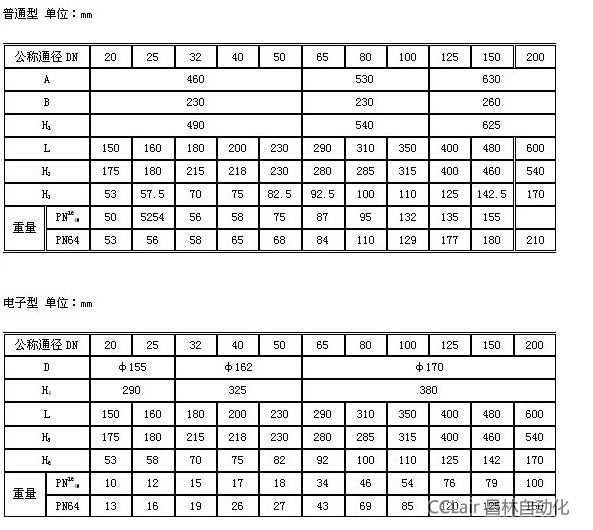

尺寸重量

连接标准
法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用户指定的标准制造。如ANSI、JIS、DIN等标准
