ZMBX-1.0,ZMBX-1.6,ZMBX-4.0,ZMBX-6.4,气动薄膜三通切断阀

  • 如果您对该产品感兴趣的话,可以
  • 产品名称:ZMBX-1.0,ZMBX-1.6,ZMBX-4.0,ZMBX-6.4,气动薄膜三通切断阀
  • 产品型号:ZMBX-1.0,ZMBX-1.6,ZMBX-4.0,ZMBX-6.4
  • 产品展商:其它品牌
  • 产品文档:无相关文档
简单介绍

ZMBX-1.0,ZMBX-1.6,ZMBX-4.0,ZMBX-6.4,气动薄膜三通切断阀

产品描述

ZMBX-1.0,ZMBX-1.6,ZMBX-4.0,ZMBX-6.4,气动薄膜三通切断阀,价格

使用说明
ZMBX型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
    本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
产品特点
切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
•阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
•阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
•平衡型阀内件,提高了切断阀的许用压差。
•波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
•活塞式执行机构,操作力大,使用压差大。
零件材料
阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti

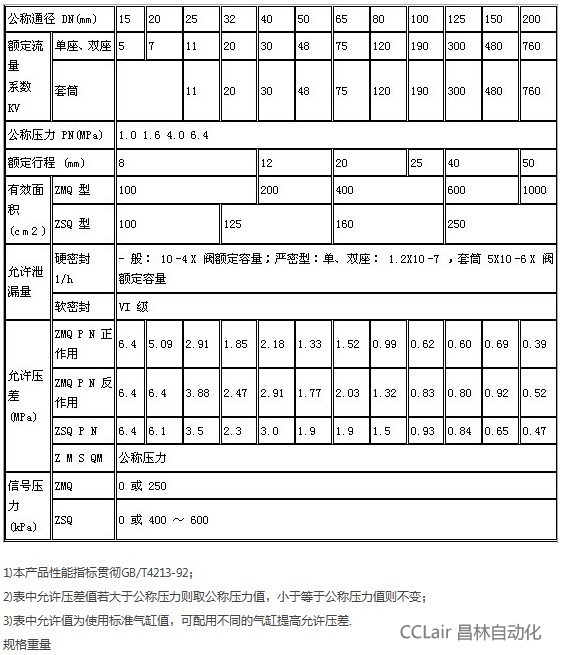

技术参数

连接标准

◆连接尺寸及标准
•法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
•法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
•结构长度:GB12221-89。
•执行机构气信号接口:内螺纹M10X1
•阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。
◆订货须知
订货时请用户提供以下资料:
•调节阀名称、型号
•公称通径(mm)
•公称压力(MPa)
•额定流量系数(Kv)
•介质名称
•工作温度及范围
•整机作用方式
•阀体、阀内件及填料材质
•所配附件
