CS1-063，螺纹式插装顺序阀，价格
特性/Characteristic:
●工作压力口2,出口3,外导压口1。
●迟滞小于±1%。
●快速反应,响应时间10ms。
●Operated pressure port at 2,outlet pressure port at 3,External pilot port at 1
●Hysteresis is less than ±1%
●Fast acting10ms response time
注:阀孔型号:Valve Cavity:C063
成型刀具 Cavity Tools:CTD6-D.CTD6-R
请参阅 Reference P98
性能表/Specification:
型号
Model |
阀系说明
Description |
额定流量
Rated Flow |
*高压力
Max.pressure |
重量
Weight |
| CS1-063 |
外导型
External operated
平衡滑柱式
Balanced spool |
10/min |
315bar |
K:0.17Kg
L:0.14Kg |
选购指南/How to order:
| CS1 |
063 |
L |
10 |
N |
系列编号：
顺序阀-
Series No.
Sequence Valves. |
阀孔型号
Cavity Size
|
调整方式 Controls
L-螺杆调整
Standard Screw Adjustment
K-旋钮调整
Hand Knob & Locknob Adj. |
压力调整范围
Adjustment Ranges.
10-5 to 100 bar.
20-7 to 210 bar.
|
油封材质
Seals:N-丁腈橡胶
Buna N.
V-氟橡胶 Viton. |

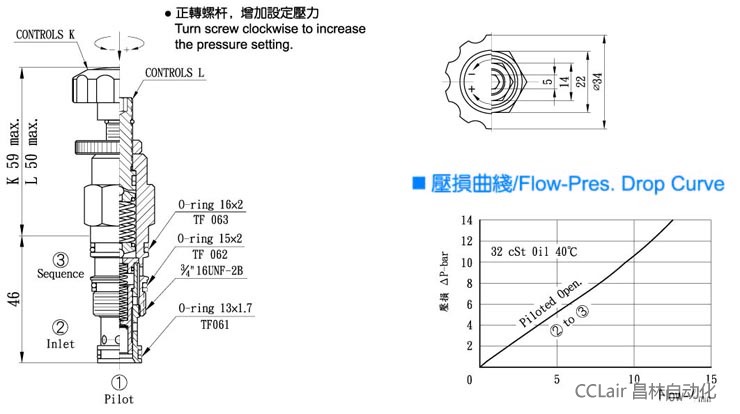

尺寸图/Dimensions(mm)
