简单介绍
K23JC1-L3,K23JC4-L3,23JC4-L3,K23JC1-L6,K23JC4-L6,换向阀
产品描述
K23JC1-L3,K23JC4-L3,23JC4-L3,K23JC1-L6,K23JC4-L6,换向阀,价格
|
一、特点：
１、该换向阀用于机械控制气流的通断和转换。
２、该换向阀采用截止式结构，对压缩空气的质量要求低于滑阀。
３、该系列阀结构紧凑、重量轻、外形尺寸小。
二、图形符号：
|
K23C1-L3,L6二位三通
直动式机控换向阀
|
K23C3－L3，L6二位五通
杠杠滚轮式机控换向阀
|
三、型号说明：
|
|
|
四、技术参数
| 型号 |
K23JC1-L3 |
K23JC3-L3 |
K23JC4-L3 |
23JC4-L3 |
K23JC1-L6 |
K23JC3-L6 |
K23JC4-L6 |
| 公称通径 |
3mm |
6mm |
| 有效截面积 |
3mm² |
10mm² |
| 工作压力 |
0～0.8MPa |
| 行程mm |
3 |
7 |
10 |
3 |
7.5 |
| 超行程mm |
2.5 |
2.5 |
|
4.5 |
2.5 |
| 泄漏量 |
10Nml/min |
| 耐久性 |
200万次 |
| 工作温度 |
5～60°C |
五、外形及安装尺寸：

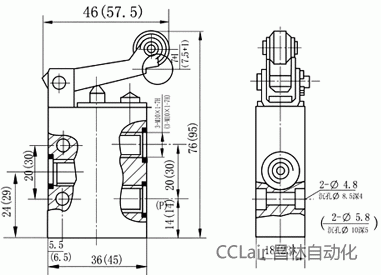

K23C3－L3，K23JC3－L6

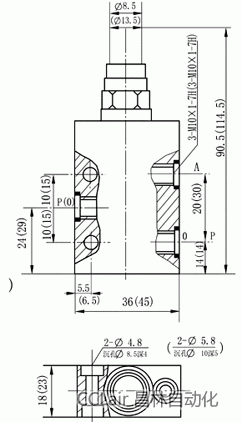

K23C1－L3，K23JC1－L6
|

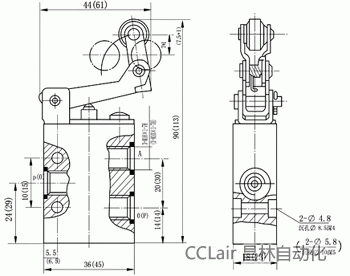

K23C4－L3，K23JC4－L6
|
|
