- 产品名称： 流量控制阀 FG-02-30 FCG-02-30 FG-03-125 FCG-03-125 FG-06-250 FCG-06-250
- 产品型号：FG-02-30 FCG-02-30 FG-03-125 FCG-03-125 FG-06-250
- 产品展商：其它品牌
- 产品文档：无相关文档
简单介绍
流量控制阀 FG-02-30 FCG-02-30 FG-03-125 FCG-03-125 FG-06-250 FCG-06-250
产品描述
流量控制阀 FG-02-30 FCG-02-30 FG-03-125 FCG-03-125 FG-06-250 FCG-06-250 的详细介绍
流量控制阀
带单向阀的流量控制阀 |
本元件用于控制液压系统的流量，以控制执行元件的运动速度。
本元件是压力、温度补偿式力量控制阀，它调定的流量不受压力（负载）及温度（工作油液粘度）变化 的影响。带单向阀的流量控制阀，正向时，起调速度作用，反向时，油液经单向阀自由通过，调速阀不起作用。
 JIS液压符号
|
|
|
| FG |
FCG |
参数
|
型号
|
*大调整流量
L/min
|
*大调整流量
L/min
|
*高使用压力
MPa
|
质量
kg
|
|
|
8
|
0.02
（0.04）
|
14.0
|
1.3
|
FG-02-30-*-30
FCG-02-30-*-30 |
30
|
0.05
|
21.0
|
3.8
|
FG-03-125-*-30
FCG-03-125-*-30 |
125
|
0.2
|
7.9
|
FG-06-250-*-30
FCG-06-250-*-30 |
250
|
2
|
23
|
FG-10-500-*-30
FCG-10-500-*-30 |
500
|
4
|
52
|
注：()内是在7MPa上的数值。
型号说明
|
F-
|
FC
|
G
|
-01
|
-8
|
-N
|
-11
|
|
特殊密封
|
系列号
|
连接形式
|
公称尺寸
|
*大
调整流量
|
压力补偿
阀芯开度
调整机构
|
设计号
|
|
F：使用磷酸酯
工作液时标注
|
F：力量
控制阀
FC：带单向阀
的流量控制阀
|
G：板式
|
01
|
4.8
|
N：使用压力
补偿阀芯开度
调整机构时标住
|
11
|
|
02
|
30
|
30
|
|
02
|
125
|
30
|
|
06
|
250
|
30
|
|
10
|
500
|
30
|
注：产品因改进而改变设计号时，不做预先通知。当设计号的小一位改变时，安装尺寸及性能参数不变。
附件
- 安装螺钉
|
型号
|
内六角螺钉
|
FG-01
FCG-01 |
M5×55………… 4个
|
FG-02
FCG-02 |
M8×50…………4个
|
FG-03
FCG-03 |
M10×75…………4个
|
FG-06
FCG-06 |
M16×130…………4个
|
FG-10
FCG-10 |
M20×160…………4个
|
可选择
- 压力补偿阀芯开度调整机构
压力补偿阀芯开度调整机构可以减小执行元件起动时的跳动现象。
底版
|
型号
|
底版型号
|
连接口 Rc(旧PT)
|
质量kg
|
FG-01
FCG-01 |
FGM-01X-10
|
1/4
|
0.8
|
FG-02
FCG-02 |
FGM-02-20
|
1/4
|
2.3
|
|
FGM-02X-20
|
3/8
|
2.3
|
|
FGM-02Y-20
|
1/2
|
3.1
|
FG-03
FCG-03 |
FGM-03X-20
|
1/2
|
3.9
|
|
FGM-03Y-20
|
3/4
|
5.7
|
|
FGM-03Z-20
|
1
|
5.7
|
FG-06
FCG-06 |
FGM-06X-20
|
1
|
12.5
|
|
FGM-06Y-20
|
1 1/4
|
16
|
|
FGM-06Z-20
|
1 1/2
|
16
|
FG-10
FCG-10 |
FGM-10Y-20
|
1 1/2，2法兰安装
|
37
|
- 使用底版时，请按上面的型号订货。不使用底版时，阀安装面的加工精度：平面度0.013mm粗糙读0.0016mm
- 订FGM-10Y20（法兰安装式）时，请参照“F3型法兰”，同时订购法兰
使用注意事项
- 所需*小压
本元件可以得到良好的压力补偿，阀的进口与出口的*小压差因设定流量不同而异.(参照性能曲线)
- 自由流量
单向阀的压降值随通过的流量而变化，所以，使用单向阀时，请参照自由流动压力下降特征。
- 流量调整
[F※G-01]
松开刻度盘止动螺钉，顺时针转动刻度盘，流量增大，逆时针旋转，则力量减小。刻度盘节流全闭 到全开，约为4圈，阀的开度显示在回转指示器 调整后，请务必拧紧刻度盘止动螺钉。
[F※G-02、03、06、10]
松开手轮固定螺钉，顺时针转动手轮，流量增加，逆时针转动，流量减小。
阀的开度以数字显示在手轮上开度指示器上，手轮转一圈，数字增、减100。(请参照开度—流量特征) 调整后，请务必手轮固定螺钉。
- 管路过滤器
进行2L/min以下的流量调整时，请务必在阀的进口侧安装过滤精度10µ以下的管路用过滤器。
|
流量控制阀
带单向阀的流量控制阀 |
外形尺寸

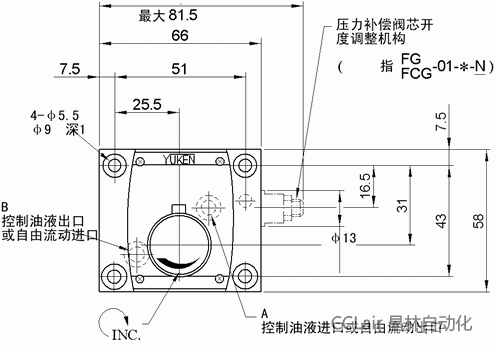

| FG-01 FCG-01 |
 |
|
|
|

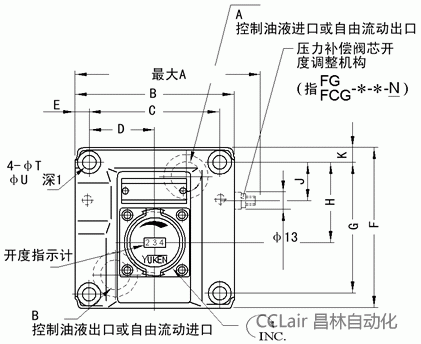

FG-02、03 FCG-02、03
|
| 安装面与下面的ISO标准。 F*G-03:ISO 6263-AB-06-4-B F*G-03:ISO 6263-AK-07-2-A |
 |
 |
 |
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
|
FG-02
FCG-02
|
116
|
96
|
76.2
|
38.1
|
9.9
|
104.5
|
82.6
|
44.3
|
|
FG-03
FCG-03
|
145
|
125
|
101.6
|
50.8
|
11.7
|
125
|
101.6
|
61.8
|
|
型号
|
J
|
K
|
L
|
N
|
P
|
Q
|
S
|
T
|
U
|
FG-02
FCG-02 |
24
|
9.9
|
123
|
69
|
40
|
23
|
1
|
8.8
|
14
|
FG-03
FCG-03 |
29.8
|
11.7
|
152
|
98
|
64
|
41
|
2
|
11
|
17.5
|
|
|
|

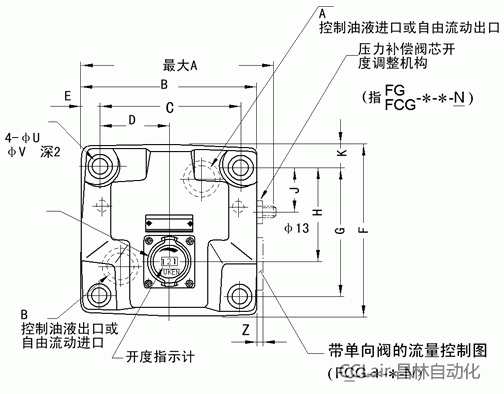

FG-06，10 FCG-06，10
|
| F*G-06的安装面与ISO 6263-AP-08-02-A一致 |
|
 |
|
|
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
FG-06
FCG-06 |
198
|
180
|
146.1
|
73
|
17
|
174
|
133.4
|
99
|
44
|
FG-10
FCG-10 |
267
|
244
|
196.9
|
98.5
|
23.5
|
228
|
177.8
|
144.5
|
61
|
|
型号
|
K
|
L
|
N
|
P
|
Q
|
S
|
T
|
U
|
V
|
X
|
FG-06
FCG-06 |
20.3
|
184
|
130
|
105
|
65
|
16
|
7
|
17.5
|
26
|
10
|
FG-10
FCG-10 |
25
|
214
|
160
|
137
|
85
|
18
|
10
|
21.5
|
32
|
15
|
|
底板尺寸

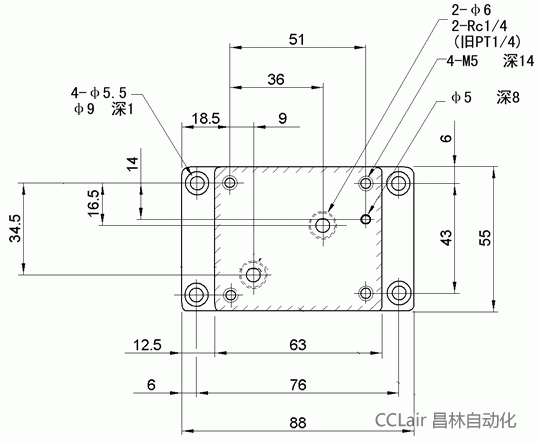

| FGM-01X |
 |
 |

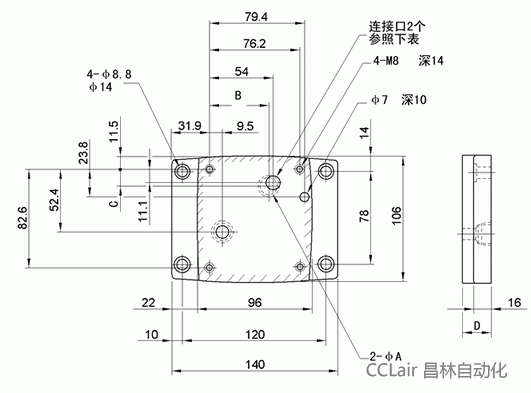

| FGM-02,02X,02Y |
|
|
底版型号
|
连接口Rc（旧PT）
|
A
|
B
|
C
|
D
|
|
FGM-02-20
|
1/4
|
11
|
54
|
11.1
|
25
|
|
FGM-02X-20
|
3/8
|
14
|
54
|
11.1
|
25
|
|
FGM-02Y-20
|
1/2
|
14
|
51
|
14
|
35
|
|
底板尺寸

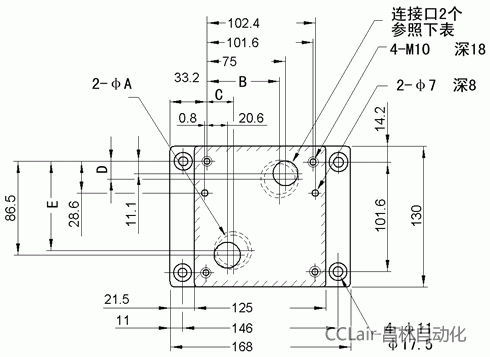

| FGM-03X、03Y、03Z |
 |
 |
|
底版型号
|
连接口 Rc（旧PT）
|
A
|
B
|
C
|
D
|
E
|
F
|
|
FGM*03X-20
|
1/2
|
17.5
|
75
|
20.6
|
11.1
|
86.5
|
25
|
|
FGM*03Y-20
|
3/4
|
23
|
70
|
25.6
|
16.1
|
81.5
|
40
|
|
FGM*03Z-20
|
1
|
23
|
70
|
25.6
|
16.1
|
81.5
|
40
|
|
 |
 |
|

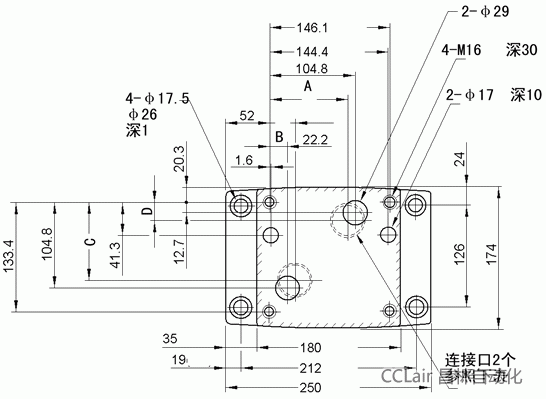

底版型号
|
连接口Rc（旧PT）
|
A
|
B
|
C
|
D
|
E
|
F
|
|
FGM-06X-20
|
1
|
104.8
|
22.2
|
104.8
|
18
|
45
|
35
|
|
FGM-06Y-20
|
11/4
|
99
|
34
|
99
|
23
|
60
|
40
|
|
FGM-06Z-20
|
11/2
|
99
|
34
|
99
|
23
|
60
|
40
|
|

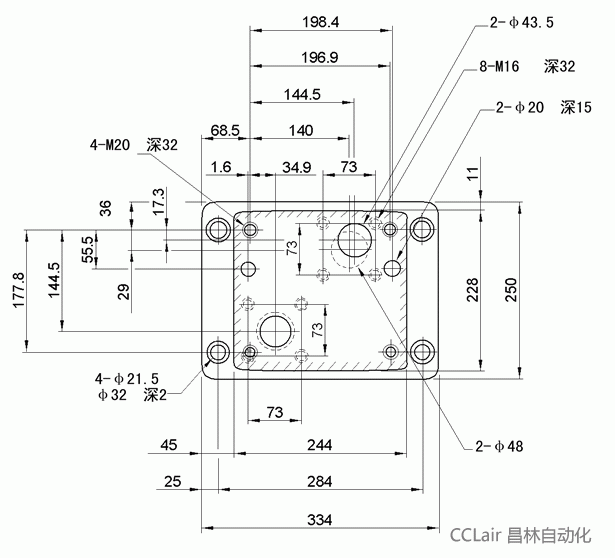

| FGM-10Y |
|
 |
